| Utiliser le logiciel eDrawings |
| Je lance le logiciel eDrawings |
|
|

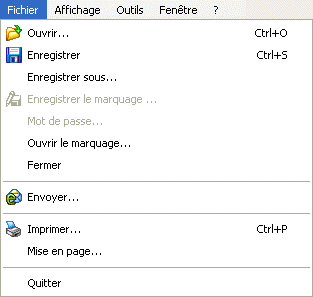

| Je veux ouvrir un fichier : Fichier - Ouvrir |
|
|

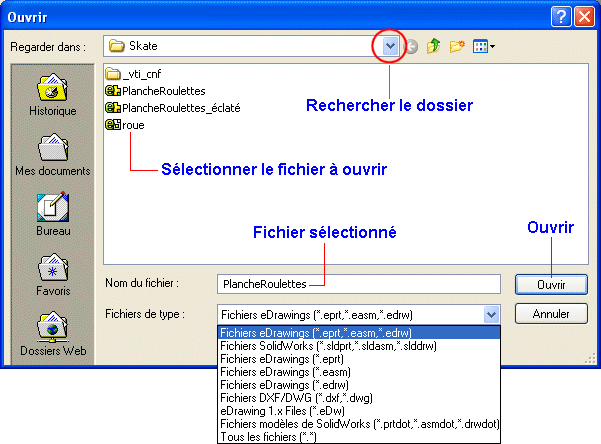

| 1. Je recherche le dossier où se trouve le
fichier à ouvrir.
2. Je sélectionne Fichiers eDrawings (*.eprt, *.easm, *.edrw) 3. Je sélectionne le fichier à ouvrir. 4. Je clique sur Ouvrir |
||
|
|
||

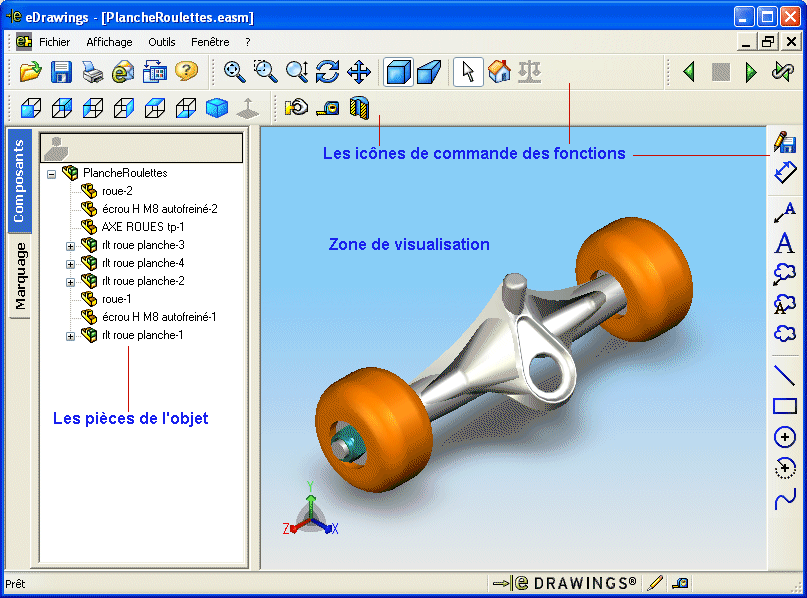

| Tu obtiens l'écran suivant : | ||
|
|
||
| Ce logiciel va te
permettre de manipuler virtuellement des objets.
Pour cela, tu disposes de plusieurs outils représentés par des icônes : |
|
|
 |
|
|
|||||||
|
|
Le pointeur pour sélectionner une pièce, une icône, ... |
|
Le zoom fenêtre pour grossir une partie de l'objet | ||||
|
|
Zoom au mieux pour obtenir un affichage plein écran |
|
Le zoom avant arrière | ||||
|
|
Pour faire faire pivoter l'objet |
|
Pour translater l'objet | ||||
|
|
Pour modifier l'affichage
(ombré ou contours) |
|
|
||||
|
|
Dans tous les cas, pour revenir à l'affichage d'origine. | ||||||
|
|
|||||||
| Afficher les vues standards de l'objet | |||||||
|
|
Vue frontale |
|
Vue arrière |
|
|
Vue de droite | |
|
|
Vue de dessus |
|
|
Vue isométrique |
|
Normal à la vue | |
|
|
Dans tous les cas, pour revenir à l'affichage d'origine. | ||||||
| Sélectionner une pièce | |
| La fenêtre située à gauche correspond à la liste des pièces contenues dans l'objet. | Si tu sélectionnes
une des pièces, celle-ci apparaît en vert.
Tu peux ainsi identifier chacune des pièces de l'objet. |
|
|
|
| Cacher des pièces | |||
| Clic droit sur le nom de la
pièce
Sélectionner Cacher les autres |
|
|
|
|
|
Pour revenir à l'affichage d'origine | ||
| Rendre transparent une pièce | |||
| Clic droit sur le nom de la
pièce
Sélectionner Rendre transparent |
|
|
|
|
|
Pour revenir à l'affichage d'origine | ||
| Déplacer une pièce | |||
| Si tu veux déplacer une pièce ou un objet, choisis l'icône | |||
| 1. Choisis l'icône |
|
2. Sélectionne la pièce ou l'objet que tu veux déplacer |
|
| 3. La pièce ou l'objet change
de couleur
une main remplace le pointeur |
|
||
| Tu peux maintenant la déplacer à l'aide de la souris. | |||
| Pour rassembler les pièces, clique sur |  |
||
| Animation | ||||||
| Pour lancer l'animation : |
|
|||||
| Pour arrêter l'animation : |
|
|||||
| Les icônes : |
|
 |
vont te permettre d'aller à la vue suivante ou précédente | |||
| Pour revenir à la présentation de départ, clique sur : |
|
|||||

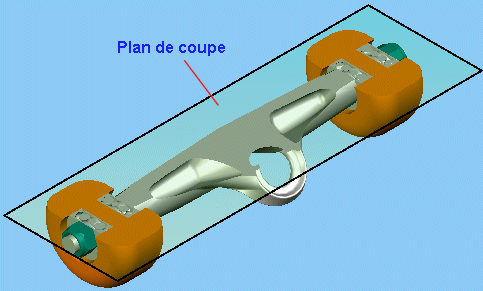

| Coupe | |||
 |
|||

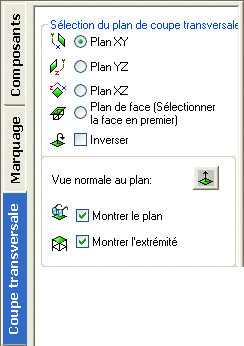

| Choisir un plan de
coupe (XY, YZ ou XZ)
Déplace le plan de coupe à l'aide de la souris |
|
||
|
|
|||
| Pour revenir à la présentation de départ, clique sur : |
|
||
| Fermer Quitter | |
| Fermer le Fichier :
Fichier puis Fermer
Quitter le logiciel : Fichier puis Quitter |
|
